Description du produit

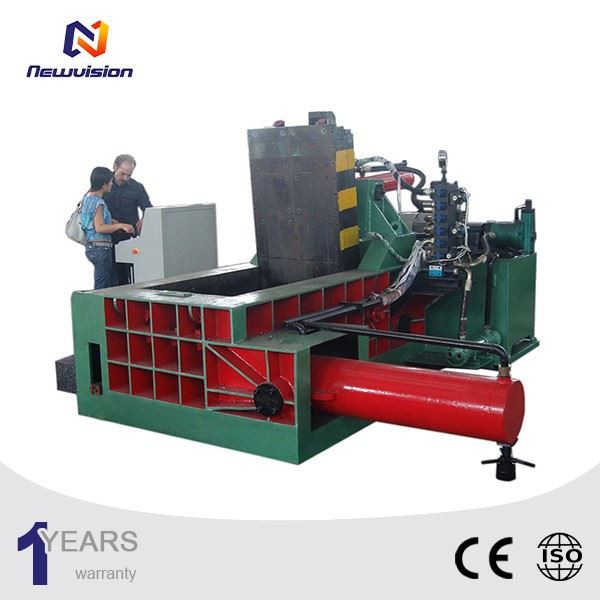

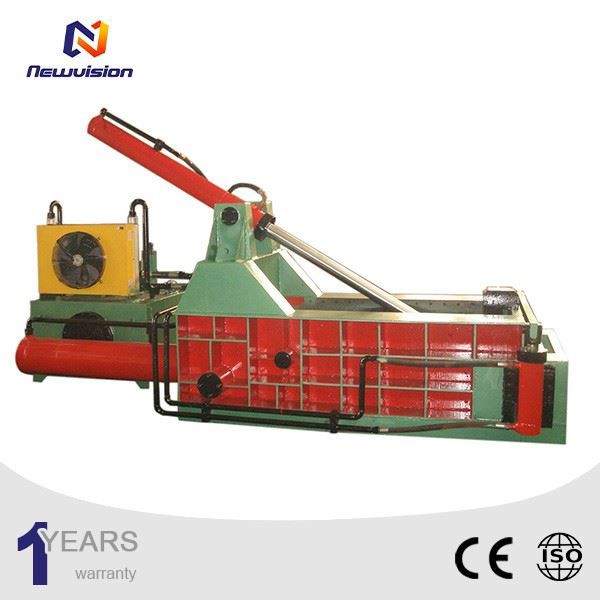

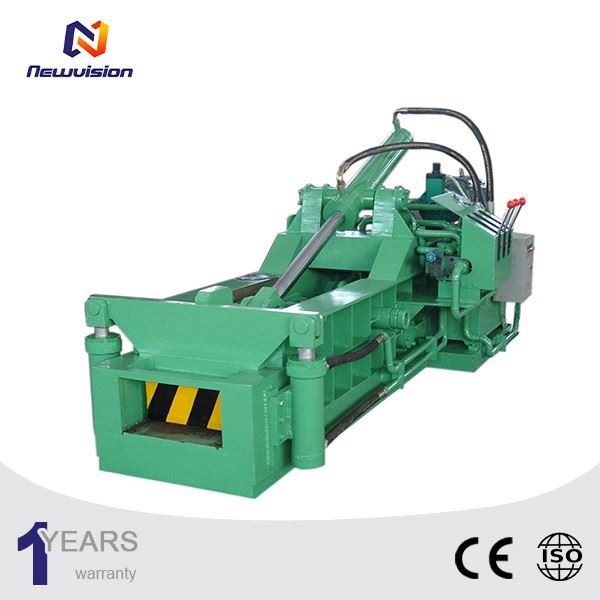

Fournit une machine de mise en balles et de cisaillement hydraulique de ferraille qui intègre la mise en balles et le cisaillement dans une seule machine, a un grand volume de chambre de compression et une grande surface d’ouverture, un fonctionnement stable, des faisceaux serrés, une grande force de cisaillement et peut ajuster la longueur des balles à tout moment. L’objectif de ce modèle d’utilité est atteint comme suit: Une machine de mise en balles et de cisaillement hydraulique de ferraille, comprenant une presse à balles et une cisaillerie à portique, la presse à balles comprend une partie du corps, une partie de pressage latérale primaire, une partie de pressage latérale secondaire et des pièces de matériau poussoir,

La partie fuselage comprend une base, un support de cylindre d’huile poussant, une banquette arrière de presse à balles et un support de cylindre d’huile à pression latérale, le support de cylindre d’huile à pression latérale est soutenu et connecté au bas de la base, et le siège arrière de la presse à balles est relié vers le haut à la base Sur le côté arrière, le support de cylindre d’huile de poussée est fixé à l’arrière du siège arrière de la presse à balles,

Le composant de pression latérale primaire comprend une plaque de pression latérale primaire et une bouteille d’huile de pression latérale primaire, le composant de pression latérale secondaire comprend une plaque de pression latérale secondaire et une bouteille d’huile de pression latérale secondaire, et la plaque de pression latérale primaire et la plaque de pression latérale secondaire sont respectivement situées sur la base. Le côté supérieur gauche et le côté supérieur droit du cylindre sont articulés dans les bagues gauche et droite de la base avec de longs arbres. Les extrémités du piston du cylindre de pression latérale et du cylindre de pression latérale secondaire sont respectivement reliées de manière rotative aux cornes de la plaque de pression latérale primaire et de la plaque de pression latérale secondaire,

La partie poussante comprend un cylindre d’huile de poussée et une tête de poussée, le cylindre d’huile de poussée est installé sur le support du cylindre d’huile de poussée à l’arrière de la banquette arrière de la presse à balles, et la tête de poussée est placée à l’avant de la banquette arrière de la presse à balles. , qui est relié à la tige de piston du cylindre de poussée,

La cisaillerie à portique est disposée sur la face avant de la base et comprend un cadre de portique, une goulotte de pressage de matériau, une goulotte de cisaillement, un cylindre d’huile de pressage de matériau, un cylindre d’huile de cisaillement, une tête de pressage de matériau, un siège de couteau de cisaillement coulissant et un siège de couteau fixe. La goulotte de pressage et la goulotte de cisaillement sont fixées verticalement sur les côtés intérieur gauche et droit du portique, et la goulotte de pressage est placée sur le côté arrière de la goulotte de cisaillement, et le cylindre d’huile de pressage et le cylindre d’huile de cisaillement sont orientés vers le bas. Il est relié de manière fixe à la poutre supérieure du portique et le cylindre d’huile de pressage est placé à l’arrière du cylindre d’huile de cisaillement. Il est placé dans la goulotte de pressage, le siège du couteau de cisaillement coulissant est fixé à la tige de piston du cylindre d’huile de cisaillement vers le bas, et ses côtés gauche et droit sont placés dans la goulotte de cisaillement, et le siège fixe du couteau est installé sur le plan inférieur du portique.

La base, la plaque de pression latérale primaire, la plaque de pression latérale secondaire, le poussoir et la cisaillerie à portique forment ensemble une boîte de matériau (ou chambre de compression), qui est l’endroit où les matériaux sont ajoutés et comprimés.
